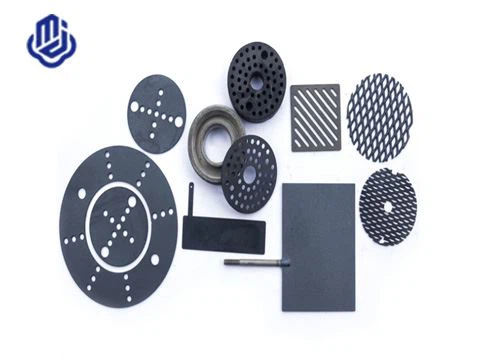

قطب التيتانيوم لخلية الوقود

المكونات الرئيسية لخلية الوقود هي: قطب كهربائي ، غشاء إلكتروليت ، جامع تيار ، إلخ.

1 ، قطب كهربائي

القطب الكهربي لخلية الوقود هو موقع تفاعل كهروكيميائي حيث يخضع الوقود لتفاعل أكسدة ويخضع المؤكسد لتفاعل اختزال. يكمن مفتاح أدائها في أداء المحفز ومواد القطب وعملية تصنيع القطب.

يمكن تقسيم القطب إلى جزأين ، أحدهما هو القطب الموجب والآخر هو القطب السالب. سمك عموما 200-500 مم. يختلف الهيكل عن القطب المسطح للبطارية العادية في أن قطب خلية الوقود عبارة عن هيكل مسامي ، لذلك فهو مصمم ليكون مساميًا. السبب الرئيسي للهيكل هو أن معظم الوقود والمواد المؤكسدة المستخدمة في خلية الوقود عبارة عن غازات (مثل الأكسجين والهيدروجين وما إلى ذلك) ، وقابلية ذوبان الغاز في الإلكتروليت ليست عالية. من أجل زيادة كثافة تيار العمل الفعلي لخلية الوقود وتقليل الاستقطاب ، لذلك ، تم تطوير أقطاب كهربائية ذات هياكل مسامية لزيادة مساحة سطح الأقطاب الكهربائية المشاركة في التفاعل. هذا أيضًا أحد الأسباب الرئيسية التي تجعل خلايا الوقود تنتقل من مرحلة البحث النظري إلى المرحلة العملية.

في الوقت الحاضر ، تصنع الأقطاب الكهربائية لخلايا الوقود ذات درجة الحرارة العالية بشكل أساسي من مواد تحفيزية ، مثل Y2O3-stabilized-ZrO2 (YSZ باختصار) من خلايا وقود الأكسيد الصلب (والمختصرة باسم SOFC) وأقطاب أكسيد النيكل لخلايا وقود الكربونات المنصهرة ( باختصار MCFC) ، وما إلى ذلك ، وتتكون خلايا الوقود ذات درجة الحرارة المنخفضة بشكل أساسي من طبقة رقيقة من مادة محفز مدعومة بطبقة انتشار الغاز ، مثل الأقطاب الكهربائية البلاتينية لخلايا وقود حمض الفوسفوريك (يشار إليها باسم PAFC) وتبادل البروتون خلايا الوقود الغشائية (يشار إليها باسم PEMFC). [4]

2 ، الحجاب الحاجز المنحل بالكهرباء

تتمثل الوظيفة الرئيسية لغشاء الإلكتروليت في فصل المؤكسد وعامل الاختزال ، وتوصيل الأيونات ، لذلك كلما كان غشاء المنحل بالكهرباء أرق ، كان ذلك أفضل ، ولكن يجب أيضًا مراعاة القوة. بقدر ما يتعلق الأمر بالتكنولوجيا الحالية ، فإن السماكة العامة تتراوح من عشرات المليمترات إلى مئات المليمترات. ؛ بالنسبة للمادة ، يوجد حاليًا اتجاهان للتطوير. الأول هو صنع غشاء مسامي بمواد عازلة مثل غشاء الأسبستوس وغشاء كربيد السيليكون وغشاء ألومينات الليثيوم (LiAlO3) ثم غمره في كربون الليثيوم والبوتاسيوم المصهور. الملح وهيدروكسيد البوتاسيوم وحمض الفوسفوريك ، وما إلى ذلك ، يجعله يلتصق بمسام الحجاب الحاجز ، والآخر هو استخدام راتنج حمض البيرفلوروسولفونيك (مثل PEMFC) و YSZ (مثل SOFC).

3 ، جامع

يُطلق على المجمع أيضًا اسم الصفيحة ثنائية القطب ، والتي لها وظائف تجميع التيار ، وفصل العامل المؤكسد والاختزال ، وتوجيه غاز التفاعل. يعتمد أداء المجمع بشكل أساسي على خصائصه المادية وتصميم مجال التدفق وتكنولوجيا المعالجة.
