PEM electrolyzerهي تقنية لإنتاج الهيدروجين عن طريق التحليل الكهربائي للماء. جوهره هو قطب التيتانيوم المطلي بالبلاتين. شركتنا متخصصة في إنتاج Electrolezers PEM مع مجموعة متنوعة من المواصفات للاختيار من بينها.
أسماء مكونات PEM Electrolyzer من الأعلى إلى الأسفل هي:
الترباس ، لوحة الضغط ، طبقة العزل ، لوحة ثنائية القطب ، حلقة مطاطية عازلة ، شبكة التيتانيوم (طبقتان) ، شعرت التيتانيوم ، قطب الغشاء ، شعرت التيتانيوم ، شبكة التيتانيوم (طبقتان) ، حلقة مطاطية عزل ، لوحة كهربائية ، طبقة العزل ، لوحة الضغط .
1. لوحة الضغط
صفيحة الضغط مصنوعة من سبيكة الألمنيوم وتستخدم لإصلاح المنحل بالكهرباء بأكمله.
2. عزل حلقة المطاط
الجزء التالي أسفل لوحة الضغط هو حلقة المطاط العزل ، التي لها خصائص عزل وختم.
3. لوحة ثنائية القطب (BPP)
اللوحة ثنائية القطب (BPP) عبارة عن فاصل مسطح (مع شبكة معدنية أو صفح شاشة أو فاصل معدني سميك مع قنوات حقل التدفق المحفورة) يستخدم لمطابقة جهد إمدادات الطاقة عن طريق تكديس وحدات كهربائية متعددة في السلسلة. افصل الوحدات المجاورة وقم بإجراء اتصالات إلكترونية. يجب أن يكون لها مقاومة منخفضة والاستقرار الميكانيكي والكيميائي العالي ، وتوزيع السوائل والتوصيل الحراري العالي ، لأنه يساعد أيضًا على تعزيز نقل الحرارة.
تعتبر التيتانيوم عمومًا المادة الأكثر تقدماً بسبب قوته الممتازة ، ومقاومة منخفضة ، وموصلية حرارية عالية ، ونفاذية الهيدروجين المنخفضة. ومع ذلك ، فإن التيتانيوم عرضة للتآكل ، وخاصة على جانب الأنود ، حيث قد تتجاوز الإمكانات 2V ، مما يؤدي إلى تراكم أكسيد السطح ، مما يزيد من مقاومة التلامس ويقلل الموصلية الحرارية. لتجنب ذلك ، يمكن تطبيق طلاء بلاتيني رفيع لتقليل مقاومة السطح.
4. حلقة السيليكون
هذا هو حلقة السيليكون مع خواص الختم ونقل السوائل.
5. طبقة نشر الغاز (GDL)
تعمل طبقة انتشار الغاز ، أو جامع GDL أو PTL الحالي ، كموصل إلكتروني بين MEA و BPP ، مما يضمن نقل الكتلة الفعال للسائل والغاز بين القطب و BPP.
عند الأنود ، يتم نقل الماء السائل من قناة BPP عبر المجمع الحالي إلى طبقة المحفز على الغشاء ، حيث يتم تحلل الماء إلى الأكسجين والبروتونات ، والأكسجين المنتج هنا ينتشر في قناة التدفق في الاتجاه المعاكس من خلال جامع الحالي.
في الكاثود ، يتم نقل الماء السائل والهيدروجين من الغشاء إلى قناة BPP من خلال المجمع الحالي. تبدأ الإلكترونات من طبقة المحفز على جانب الأنود ، تمر عبر جامع الحالي و BPP ، ثم تصل إلى جانب الكاثود. في PEM Electrolezers ، يجب استخدام مواد أخرى لأن إمكانات الأنود عالية بما يكفي لتأكسد مواد الكربون. التيتانيوم عادة ما يكون اختيار جامع أنود الحالي.
6. مجموعة قطب الغشاء (MEA)

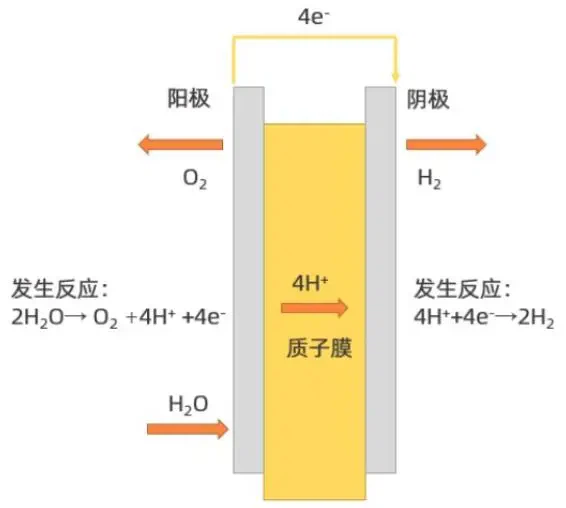

يتكون MEA من غشاء توصيل بروتون مطلي بطبقة محفزة كهربائية مسامية على كل من جانبي الأنود والكاثود. هذا هو المكون الأساسي للكهرباء. يتحلل الماء إلى الهيدروجين الغازي والأكسجين تحت عمل التيار الكهربائي. في الأنود ، يتم أكسدة الماء في الأكسجين والبروتونات. البروتونات المائية ثم يهاجر إلى الكاثود. تتدفق الإلكترونات إلى الكاثود من خلال دائرة خارجية.
في الكاثود ، تكتسب البروتونات الإلكترونات ويتم تقليلها لتشكيل الهيدروجين. يعتبر أكسيد الإيريديوم عمومًا المحفز الأكثر تقدماً في التحليل الكهربائي للماء PEM. من بين أكاسيد الانتقال الفردية ، يتمتع RuO2 بأعلى نشاط OER ، ولكنه غير مستقر في ظل ظروف المنحل بالكهرباء. IRO2 أقل نشاطًا بقليل من Ruo2 ، ولكنه يتمتع بميزة مقاومة التآكل الأعلى.
